大型定制沙盘—智慧农业沙盘
产品详情

【智慧农业水利沙盘】

以农业种植园、温室大棚、江河湖泊为场景,配合系统控制软件,搭建一套智慧沙盘,亦可利用学校现有的土地、水系搭建一套真实的智慧农业水利系统。可以满足智慧展示、实验、实训、科研等多种需要,也可成为智慧校园元素的一部分。

【沙盘主要组成部分】

气象站:监测农田、大棚空气温湿度、光照强度、CO2浓度、土壤酸碱度、水分含量等与农作物生长相关的关键参量;

水文站:监测河流、水库的水位、流量、PH值、浊度、溶氧等信息;

大棚控制系统:控制大棚内的通风、光照、灌溉设备,自动保持大棚内的作物生长环境;

水务供水系统:包括泵站启停、阀门开度控制、自动调节供水压力、管道流量及流量统计等功能。

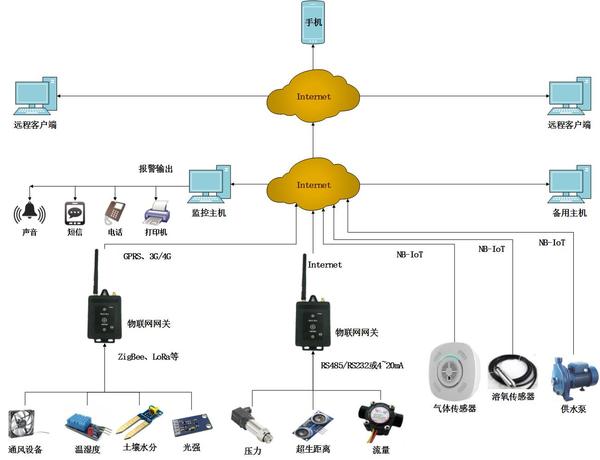

【控制功能拓补图】

控制功能拓扑图


【系统功能】

2.1实时监测和智能控制

  系统主界面可以实时采集大棚内的传感器数据并显示;参数设置界面可以调整相应参数,达到智能控制,例如当温度过高,超过设定值,排风扇自动开启。

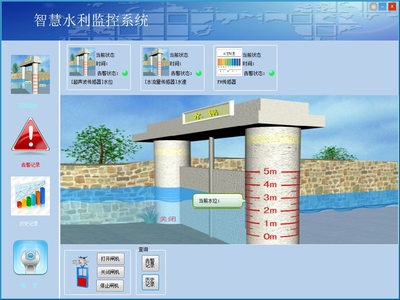

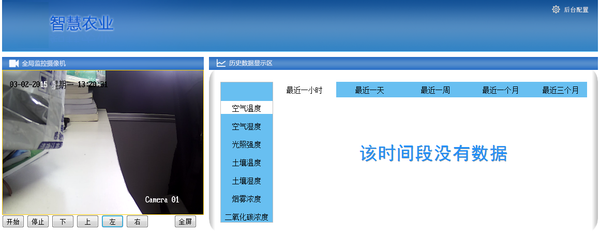

智慧农业系统              智慧水利系统

2.2数据查询和警告

系统可以实时查询大棚内的各项环境参数、历史温湿度、二氧化碳曲线,便于寻找农作物生长规律,超过阈值会有告警产生。

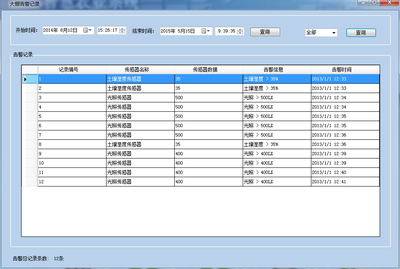

历史数据曲线                告警记录表

2.3视频监控

系统提供视频本地和远程监控功能,直观的观看农耕作物的生长情况。

2.4远程访问和控制

  支持手机端、PC端进行远程登陆获取实时数据和环境信息。


【教学资源】

  基于实际的应用进行实验实训,可以极大地激发学生的兴趣;提供从需求分析、功能设计、技术架构、到软硬件开发、测试等全流程的实训课程,既可以为学生提供实验验证环境,也可以让学生熟悉架构、了解整体解决方案;提供智慧农业水利系统的开发文档、例程源码,以便老师和学生可以在此基础上进行更高层次的开发。
