大 创 实 验 室

旋转LED套件
产品详情

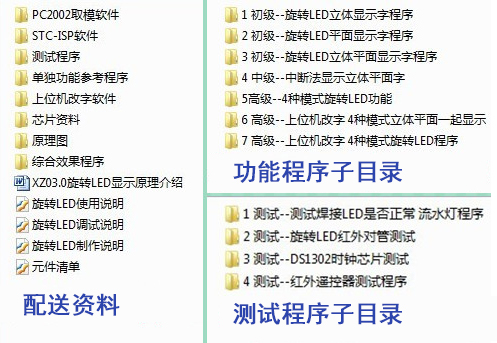

  立体平面版旋转LED,独一无二的创意,本创意产品能为电子爱好者提供学习好的硬件及软件平台。配套详细的制作说明、使用说明、调试说明以及单片机源程序。从测试程序到初级程序再到中级程序到高级程序全部提供,让你玩转旋转LED。

  旋转LED由高性能电机带动旋转,采用无线供电方式为显示部份供电,采用高性能主控芯片STC12C5A32S2单片机控制,35个IO口独立控制LED。供电板供电方式灵活,配套USB电源线,可通过电脑直接供电,也可通过买家自己的智能手机电源适配器接口连接USB线供电。

【硬件参数】

1.旋转主板长13.1CM,宽2.7CM,旋转半径8.3CM

2.旋转转接板高4.8CM,16颗LED灯

3.亚克力底座长宽高10*10*4CM

4.外壳规格:18*18*13CM 需另配

【旋转LED功能】

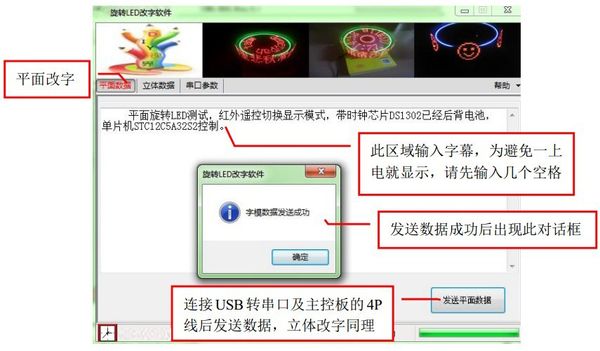

1、上位机软件改立体和平面的文字,分别可存500个字符以内(包括中英文),需TTL串口下载器配合改字后的数据发送,操作简单易懂。

2、红外遥控功能

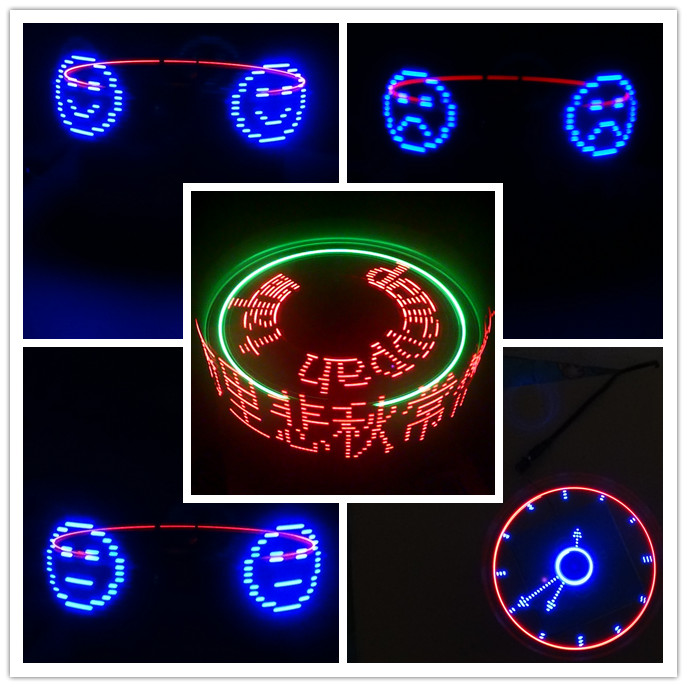

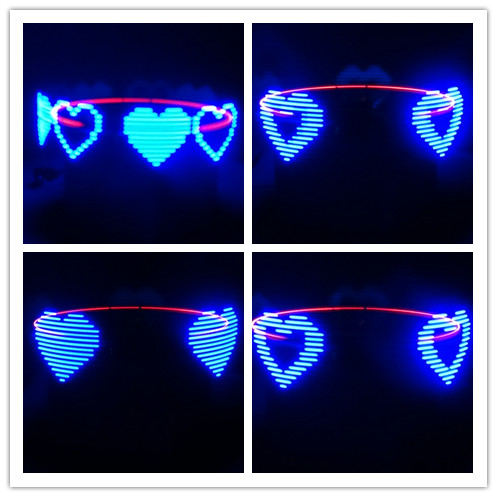

【旋转LED显示效果】

1、平面与立体一起移动显示字幕+暂停控制

2、平面显示数字时钟与立体移动显示字

3、平面显示模拟指针时钟

4、立体滚动显示字+暂停控制

5、立体下移显示字+暂停控制

6、立体显示时间+滚动字效果

7、上位机软件校时

【图片显示】
